C-Port®-CT Portkatheter-System
Implantierbarer, venöser, CT-kompatibler Port

Der C-Port®-CT ist unsere ökonomische Kunststoffvariante eines implantierbaren Ports, der zusätzlich auch für die Hochdruckinfusion geeignet ist.

Die C-Flow®-Kammer des C-Port®-CT unterscheidet sich von den meist zylindrisch geformten Portkammern konventioneller Ports durch die optimierte Innenkammergeometrie und den bodennahen Auslass. Dadurch wird eine verbesserte Flussdynamik erreicht, die zusätzlich zu Standardanwendungen auch die Durchführung einer Computertomographie mit Kontrastmittel (KM-CT) erlaubt.


Dass dies auch messbar ist, sehen Sie hier.

Durch das transparente Septum des NuPort®, das in den C-Port®-CT übernommen wurde, ist es möglich, während der Implantation in die Kammer hineinzusehen, um die Entlüftung und Spülung des Ports zu kontrollieren.

Der leichte, gewebeverträgliche Kunststoff ist KM-CT-/MRT-kompatibel.
Portkammer
Portkammer
a) Durchsichtiges Septum und bodennaher Auslass vereinfachen die Entlüftung des Ports und minimieren das Risiko einer Luftembolie.

b) Die C-Flow®-Kammer verbessert die Flussdynamik und vermindert das Risiko einer Okklusion.
Erkennung
Erkennung
Der C-Port®-CT ist durch die spezielle Herzform gekennzeichnet. Diese ist auch im Röntgenbild gut erkennbar. Desweiteren unterstützt die Herzform die stumpfe Präparierung der Porttasche bei der Implantation.
Anschluss
Anschluss
Der Anschlussmechanismus ermöglicht über ein hör- und fühlbares Feedback einen sicheren Anschluss des Katheters an die Portbasis. Durch diese beiden Erkennungsfunktionen wird ein sicherer Anschluss gewärhleistet.
Lokalisation
Lokalisation
Durch den erhöhten Rand des C-Port®-CT lässt sich der Port gut tasten und das Septum für die Infusions- oder CT-Therapie gut finden.

Die Vorteile auf einen Blick

  • geeignet für Hochdruckinjektion (KM-CT-kompatibel)
  • reduziertes Okklusions- und Infektionsrisiko
  • verbesserte Spüleffizienz
  • geringer Pflegeaufwand
  • erleichtert die stumpfe Präparierung der Porttasche
  • MRT-kompatibel bis 3-Tesla
  • viele Kathetervarianten
Plus vereinfachte
  • Blutproduktgabe
  • Blutabnahme
  • parenterale Ernährung
  • hochviskose Medikationen

Spezifikationen

C-Port®-CT Basis-System

Einlumiges System für die Vene
zur Implantation mittels „Vena Sectio“.

Inhalt:
C-Port®-CT, Katheter,
Katheterfixierung, Huberkanüle gerade,
Spülkanüle, Venenheber,
10-ml-Spritze

Spezifikationen
C-Port®-CT Komplett-Set
mit perkutanem Einführbesteck

Einlumiges System für die Vene zur
Implantation mittels perkutaner Technik.

Inhalt:
C-Port®-CT Basis-System, Punktions­kanüle,
Split-Schleuse mit Dilatator,
Führungsdraht mit Einführhilfe,
Tunneler

Spezifikationen

Technische Daten

Material
Port Kunststoff
Katheter-Anschluss Titan
Septum Silikon
Volumen
Gesamtvolumen ~ 0,5 ml
Gewicht
Gesamtgewicht 6,3 g
Alle Katheter mit abgerundeter Spitze und Längenmarkierungen in 1-cm-Abständen von 1 cm bis 30 cm, röntgensichtbar.
Maximale Flussgeschwindigkeit und Druck
Kanülengröße 19 Ga 20 Ga 22 Ga
Flussgeschwindigkeit 5 ml/s 5 ml/s 2 ml/s
Maximaler Druck 300 psi/20,6 bar
Die maximale Flussgeschwindigkeit bzw. die oben angegebene Druckeinstellung darf bei der Druckinjektion über den C-Port®-CT nicht überschritten werden.

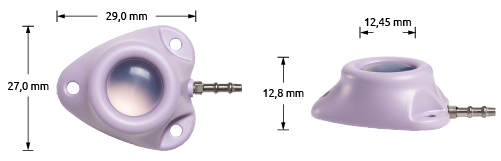

Masse C-Port II

Bestellinformationen

Katheter Größe A.D. I.D. Länge Art.Nr. System ohne Einführbesteck Art.Nr. System mit Einführbesteck
Polyurethan 6,6 F 2,20 mm 1,28 mm 70 cm CTKP-066CP CTKP-066IP
Polyurethan 7,5 F 2,50 mm 1,15 mm 50 cm CTKP-075CP CTKP-075IP
Silastic®-Silikon 8,0 F 2,67 mm 1,40 mm 50 cm CTKP-008CS CTKP-008IS
Polyurethan 9,0 F 3,00 mm 1,60 mm 50 cm CTKP-009CP CTKP-009IP
Silastic®-Silikon 9,6 F 3,18 mm 1,58 mm 50 cm CTKP-096CS CTKP-096IS

Der messbare Unterschied

In den Richtlinien der FDA zur Zulassung von Ports wird ein definierter Messaufbau* beschrieben, der sogenannte „Clearing Index“. Dieser gibt an, wie viel Spülvolumen notwendig ist, um eine Portkammer rückstandsfrei auszuspülen bzw. zu reinigen. Dieser Test wurde auch in die ISO-Norm für Portkatheter-Systeme 10555-6 übernommen.**

Dadurch können die messbaren Unterschiede zwischen unterschiedlichen Port-Ausführungen verdeutlicht werden.

In einer Untersuchung der Norfolk Medical Inc., USA *** wurde bei einer Messung von vier unterschiedlichen Portsystemen das jeweilige Spülverhalten miteinander verglichen. Der Unterschied zwischen dem System mit einer herkömmlichen zylindrischen Portkammer und zentralem Katheterauslass und unserer NuPort®-Kammergeometrie mit tangential angesetztem Katheterauslass ist eindeutig:

Bei einem herkömmlichen Port ist ein um fast 40 % höheres Spülvolumen für eine rückstandsfreie Spülung erforderlich.

Die Kammergeometrie macht also den entscheidenden Unterschied bei der Spülung bzw. Reinigung von Portsystemen. Unter Umständen ist dies genau der Unterschied, der einer Okklusion (Verschluss) des Portsystems entgegenwirkt.

Port
NuPort®-Kammer, deutlich verbesserte Spüleffizienz
Port
C-Port®-Kammer, verbesserte Spüleffizienz
Port
Herkömmliche zylindrische Portkammer, schlechte Spüleffizienz

Durchschnittswerte Kammerspülvolumen*

Port Portinnenkammer Spülvolumen-Differenz in Prozent
NuPort®-CT elliptisch
tangentialer Auslass		 Bezugsgröße
C-Port®-CT elliptisch
zentraler bodennaher Auslass		 + 6,9 %
Herkömmlicher Port A
Hochdruckinjektion		 zylindrisch
zentraler Auslass		 + 23,3 %
Herkömmlicher Port B
Standard		 zylindrisch
zentraler Auslass		 + 39,5 %

* FDA „Guidance on 510(k) Submissions for Implanted Infusion Ports“
** DIN EN ISO 10555-6, Anhang B „Ermittlung des Spülvolumens (Clearing Index)“
*** Messwerte ermittelt von Norfolk Medical, Inc. USA mit Bezug zu FDA „Guidance on 510 (k) Submissions for Implanted Infusion Ports“ und DIN EN ISO 10555-6
