Das Portkatheter-System, entwickelt aus der Strömungslehre
Implantierbarer, venöser, CT-kompatibler Port

Die effektivste Lösung für den langfristigen Gefäßzugang vom Spezialisten. Um optimale Reinigungs- und Strömungseigenschaften zu erreichen, haben wir uns bei der Entwicklung der Nu-Flow-Kammer intensiv mit der Strömungslehre beschäftigt. Das Ergebnis ist eine optimierte Portkammergeometrie, durch die eine turbinenartige Flussdynamik erzeugt wird.


Dass dies auch messbar ist, sehen Sie hier.

Durch das transparente Septum ist es außerdem möglich, während der Implantation in die Kammer zu hineinzusehen, um die Entlüftung und Spülung des Ports zu kontrollieren. Das gewebeverträgliche Titan ist KM-CT-/MRT-kompatibel.
Portkammer
Portkammer
Die elliptische Kammer verbessert im Zusammenspiel mit dem tangentialen Auslass die Flussdynamik und reduziert das Risiko einer vorzeitigen Okklusion.
Erkennung
Erkennbarkeit
Der NuPort®-CT ist durch seine spezielle Herzform und die sechseckige Septumöffnung gekennzeichnet. Dies ist auch im Röntgenbild gut erkennbar. Des Weiteren unterstützt die Herzform die stumpfe Präparierung der Porttasche bei der Implantation.
Anschluß
Anschluss
Der Anschlussmechanismus ermöglicht über ein hör- und fühlbares Feedback einen sicheren Anschluss des Katheters an die Portbasis. Durch diese beiden Erkennungsfunktionen wird ein sicherer Anschluss gewährleistet.
Lokalisation
Lokalisation
Durch den erhöhten Rand des NuPort®-CT lässt sich der Port gut ertasten und das Septum für die Infusions- oder CT-Anwendung gut finden.

Die Vorteile auf einen Blick

  • geeignet für Hochdruckinjektion (KM-CT-kompatibel)
  • stark reduziertes Okklusions- und Infektionsrisiko
  • deutlich verbesserte Spüleffizienz
  • minimaler Pflegeaufwand
  • erleichtert die stumpfe Präparierung der Porttasche
  • MRT-kompatibel bis 3-Tesla
  • viele Kathetervarianten
Plus vereinfachte
  • Blutproduktgabe
  • Blutabnahme
  • parenterale Ernährung
  • hochviskose Medikationen

Spezifikationen

NuPort®-CT Basis-System

Einlumiges System für die Vene zur
Implantation mittels „Vena Sectio“.

Inhalt:
NuPort®-CT, Katheter, Katheterfixierung,
Huberkanüle gerade, Spülkanüle,
Venenheber, 10-ml-Spritze

Spezifikationen
NuPort®-CT Komplett-Set
mit perkutanem Einführbesteck

Einlumiges System für die Vene zur
Implantation mittels perkutaner Technik.

Inhalt:
NuPort®-CT Basis-System, Punktions­kanüle,
Split-Schleuse mit Dilatator,
Führungsdraht mit Einführhilfe, Tunneler

Spezifikationen

Technische Daten

Material
Port Titan
Septum Silikon
Volumen
Gesamtvolumen ~ 0,5 ml
Gewicht
Gesamtgewicht 12,2 g
Alle Katheter mit abgerundeter Spitze und Längenmarkierungen in 1-cm-Abständen von 1 cm bis 30 cm, röntgensichtbar.
Maximale Flussgeschwindigkeit und Druck
Kanülengröße 19 Ga 20 Ga 22 Ga
Flussgeschwindigkeit 5 ml/s 5 ml/s 2 ml/s
Maximaler Druck 300 psi/20,6 bar
Die maximale Flussgeschwindigkeit bzw. die oben angegebene Druckeinstellung darf bei der Druckinjektion über den Nuport®-CT nicht überschritten werden.

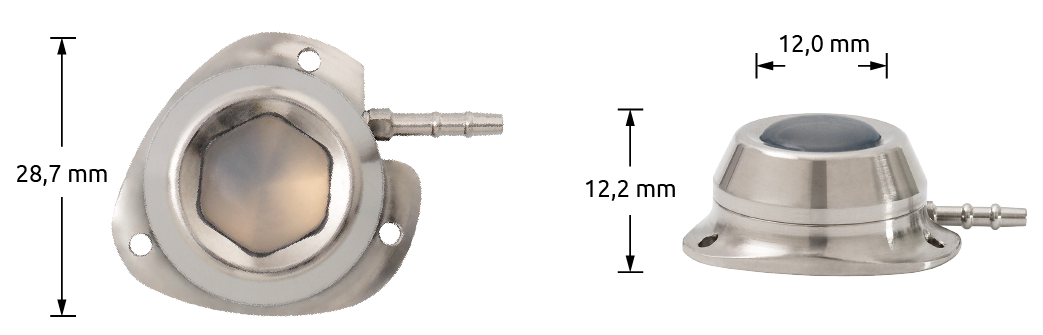

Masse C-Port II

Bestellinformationen

Katheter Größe A.D. I.D. Länge Art.Nr. System ohne Einführbesteck Art.Nr. System mit Einführbesteck
Polyurethan 6,6 F 2,20 mm 1,28 mm 70 cm CTP-066CP CTP-066IP
Polyurethan 7,5 F 2,50 mm 1,15 mm 50 cm CTP-075CP CTP-075IP
Silastic®-Silikon 8,0 F 2,67 mm 1,40 mm 50 cm CTP-008CS CTP-008IS
Polyurethan 9,0 F 3,00 mm 1,60 mm 50 cm CTP-009CP CTP-009IP
Silastic®-Silikon 9,6 F 3,18 mm 1,58 mm 50 cm CTP-096CS CTP-096IS


Strömungslehre

Die Strömungslehre ist die Wissenschaft vom physikalischen Verhalten von Fluiden. Die theoretischen Grundlagen der Strömungsmechanik schuf Ludwig Prandtl Anfang des vorigen Jahrhunderts in der technischen Abteilung des Physikalischen Instituts der Universität Göttingen. „Fakultät Schmieröl“ wurde sie im Volksmund genannt.

Strömungsmechanik

Die physikalischen Gesetzmäßigkeiten sind die Grundlage dafür, dass Flugzeuge fliegen und Portgehäuse von PHS Medical etwas anders aussehen, als Sie es vielleicht von herkömmlichen Portkatheter-Systemen gewohnt sind.
Der messbare Unterschied

In den Richtlinien der FDA zur Zulassung von Ports wird ein definierter Messaufbau* beschrieben, der sogenannte „Clearing Index“. Dieser gibt an, wie viel Spülvolumen notwendig ist, um eine Portkammer rückstandsfrei auszuspülen bzw. zu reinigen. Dieser Test wurde auch in die ISO-Norm für Portkatheter-Systeme 10555-6 übernommen.**

Dadurch können die messbaren Unterschiede zwischen unterschiedlichen Port-Ausführungen verdeutlicht werden.

In einer Untersuchung der Norfolk Medical Inc., USA *** wurde bei einer Messung von vier unterschiedlichen Portsystemen das jeweilige Spülverhalten miteinander verglichen. Der Unterschied zwischen dem System mit einer herkömmlichen zylindrischen Portkammer und zentralem Katheterauslass und unserer NuPort®-Kammergeometrie mit tangential angesetztem Katheterauslass ist eindeutig:

Bei einem herkömmlichen Port ist ein um fast 40 % höheres Spülvolumen für eine rückstandsfreie Spülung erforderlich.

Die Kammergeometrie macht also den entscheidenden Unterschied bei der Spülung bzw. Reinigung von Portsystemen. Unter Umständen ist dies genau der Unterschied, der einer Okklusion (Verschluss) des Portsystems entgegenwirkt.

Port
NuPort®-Kammer, deutlich verbesserte Spüleffizienz
Port
C-Port®-Kammer, verbesserte Spüleffizienz
Port
Herkömmliche zylindrische Portkammer, schlechte Spüleffizienz

Durchschnittswerte Kammerspülvolumen*

Port Portinnenkammer Spülvolumen-Differenz in Prozent
NuPort®-CT elliptisch
tangentialer Auslass		 Bezugsgröße
C-Port®-CT elliptisch
zentraler bodennaher Auslass		 + 6,9 %
Herkömmlicher Port A
Hochdruckinjektion		 zylindrisch
zentraler Auslass		 + 23,3 %
Herkömmlicher Port B
Standard		 zylindrisch
zentraler Auslass		 + 39,5 %

* FDA „Guidance on 510(k) Submissions for Implanted Infusion Ports“
** DIN EN ISO 10555-6, Anhang B „Ermittlung des Spülvolumens (Clearing Index)“
*** Messwerte ermittelt von Norfolk Medical, Inc. USA mit Bezug zu FDA „Guidance on 510 (k) Submissions for Implanted Infusion Ports“ und DIN EN ISO 10555-6
